Тема: Работа с деревом

Технология разметки изделий из древесных материалов

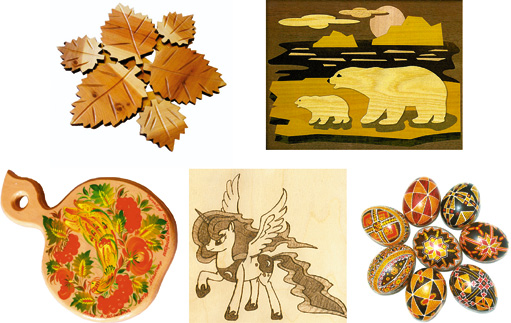

Рис. 41. Изделия из древесных материалов

Для изготовления изделия в первую очередь необходимо вы­полнить определенные измерения и разметку. Выполняют их с помощью измерительных и разметочных инструментов.

На измерительных инструментах нанесены шкалы измерения для отсчета показаний измерения. С их помощью измеряют раз­меры с точностью от 1,0 до 5,0 мм.

Таблица 4. Инструменты для измерения и разметки

№ п/п Название и изображение Строение Назначение
1 Линейка Деревянная, пласт­массовая или метал­лическая планка с нанесенными милли­метровыми делениями Проведение прямых линий на плоскости, выполнение простран­ственных измерений, разметка и контроль размеров деталей с точностью1,0 мм
2 Складной метр Несколько деревян­ных, пластмассовых или металлических линеек с нанесенны­ми миллиметровыми или сантиметровыми делениями, подвижно соединенных между собой Измерение, разметка и контроль размеров деталей с точностью 1,0 или 5,0 мм
3 Рулетка Узкая металлическая или полотняная лента с делениями, сверну­тая в рулон и разме­щенная в футляре Измерение, разметка и контроль размеров деталей с точностью 1,0 или 5,0 мм
4 Угольник Деревянная или ме­таллическая колодка со вставленной в нее линейкой Разметка и контроль поверхностей, линий, граней, смежно раз­мещенных под углом 90°
5 Малка Деревянная, металли­ческая или пластмас­совая линейка, под­вижно соединенная с колодкой Разметка произволь­ных углов
6 Трафарет Пластина из пластмас­сы, или металла, или картона, в которой прорезаны рисунки, буквы или цифры для их быстрого воспро­изведения на соответ­ствующей поверхности Разметка большого количества одинако­вых рисунков
7 Циркуль Две металлические ножки, подвижно со­единенные между со­бой на одном конце Вычерчивание кругов, дуг, откладывание размеров
8 Шило Металлическое острие, закрепленное в дере­вянной или пластмас­совой ручке Изготовление отвер­стий, накалывание мест сверления отвер­стий
9 Карандаш Графит, уголь или краска, размещенные внутри деревянной оправки Вычерчивание линий, разметка очертаний изделий, рисование изображений, выпол­нение надписей
10 Шаблон Пластина из пласт­массы, металла или картона, точная копия будущего изделия Разметка большого количества одинако­вых изделий

Измерительные и разметочные инструменты применяют для контроля размеров, правильности обработанной поверхности, от­кладывания размеров, разметки контуров будущего изделия.

Разметку начинают с подготовки заготовки, очистки ее от грязи и пыли, зачистки, по необходимости, поверхности шли­фовальной шкуркой. Затем определяют или готовят ровную по­кромку или линию, от которой откладывают все размеры. Эту покромку или линию называют базовой (рис. 42).

Рис. 42. Разметка угольником от базовой покромки

При разметке нужно предусмотреть излишек материала на конечную обработку детали – припуск. Припуском называют слой материала на заготовке, который оставляют для получения точных размеров и чистой поверхности детали после обработки. Припуск не должен быть слишком большим или слишком ма­лым, поскольку большие приводят к избыточной затрате матери­алов, а малые – к нехватке заготовки. Для обработки древесных материалов он составляет ориентировочно 1,0 мм.

Линии разметки наносят твердым карандашом с наклоном от разметочного инструмента (рис. 43, а).

Измерение и разметку прямых углов выполняют с помощью угольника (рис. 43, б), а углов, больше и меньше 90°, – с помо­щью малки (рис. 43, в). Круги и дуги размечают циркулем (рис. 43, г).

Для разметки большого количества одинаковых деталей исполь­зуют шаблон (рис. 43, д). Эти инструменты изготавливают из тон­колистового материала (фанеры, металла, пластмассы). Их форма и размеры должны точно соответствовать чертежам изделий.

Не допускается использование разметочных и измерительных инструментов не по назначению, поскольку это может привести к их повреждению и, как следствие, невозможности выполнения точных измерений.

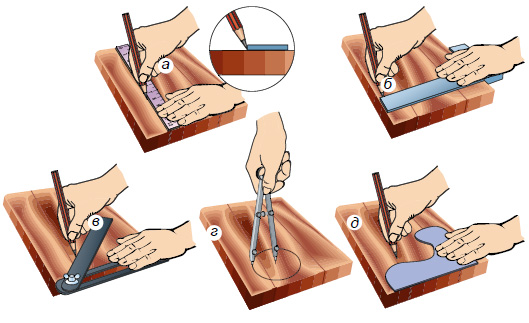

Рис. 43. Приемы разметки: а – линейкой; б – угольником; в – малкой; г – циркулем; д – шаблоном

Контуры сложной формы переносят на заготовку копирова­нием. На отшлифованную и подготовленную к выпиливанию по­верхность с помощью канцелярских кнопок закрепляют копи­ровальную бумагу и рисунок (рис. 44, а), размечают его с помощью карандаша, снимают рисунок и копировальную бума­гу и приступают к выпиливанию. Сложные рисунки одноразово­го использования приклеивают к заготовке с помощью клеевого карандаша (рис. 44, б). После выпиливания бумагу с рисунком необходимо удалить с заготовки.

Рис. 44. Крепление рисунка на заготовке: а (слева) – канцелярскими кнопками; б (справа) – клеевым карандашом

Если нужный рисунок меньшего или большего размера, его размер увеличивают (уменьшают) с помощью компьютерной тех­ники или трафаретной сетки (рис. 45). Материал с сайта //iEssay.ru

Рис. 45. Увеличение рисунка с помощью трафаретной сетки

По завершении работы измери­тельные и разметочные инструменты очищают от грязи и хранят в отве­денных для них местах в специаль­ных футлярах или укладках.

При работе разметочным ин­струментом необходимо соблюдать следующие правила безопасного труда:

1. Рабочие инструменты размеща­ют по известному правилу: ближе – те, которыми пользуются чаще, даль­ше – те, которыми пользуются реже. Инструменты, которые берут правой рукой (карандаш, циркуль, молоток, пилу), кладут справа, те, которые берут левой рукой (линейку, угольник, ша­блон), кладут слева.

2. Работы, связанные с применением инструментов, которые имеют колющие и режущие части, следует выполнять осторож­но, чтобы не травмироваться.

3. Передавать режущие или колющие инструменты необходи­мо острыми частями «к себе» (рис. 46, а), а брать – «от себя» (рис. 46, б).

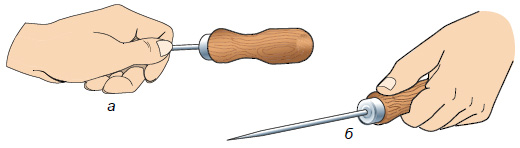

Рис. 46. Приемы передачи (а) и принимания (б) колющих инструментов

4. Во время перерывов между работой на острие колющих и режущих инструментов нужно надевать предохранительные кол­пачки или размещать их в специальных укладках.

5. Выполняя работу, необходимо предотвращать падение за­готовки, краями которой можно травмироваться.

6. По завершении работы следует убрать рабочее место, все инструменты разместить в футлярах или отведенных для них местах.
