Технологический процесс резания фанеры и ДВП

Деловую древесину обрабатывают с помощью разнообразных режущих инструментов: ножей, пил, стамесок, долот и т.п. Все эти инструменты имеют важную особенность: их режущие ча­сти – резцы – изготавливают в форме клина (рис. 48).

Под действием приложенной к инструменту силы резец углубляется в древесину, отделяя при этом от заготовки частицы ма­териала. Этот процесс называют резанием (рис. 49).

Рис. 48. Действие клина

Рис. 49. Резание со снятием слоя материала

Различают два вида резания: без снятия слоя материала и со снятием. Самый распространенный – второй вид. В результате углубления узенького клина (резца) в древесину от нее отделя­ются мелкие частицы материала в виде опилок. Этот процесс называют пилением. Осуществляют пиление многорезцовыми режущими инструментами – пилами. В зависимости от назначе­ния пилы имеют разную конструкцию (рис. 50).

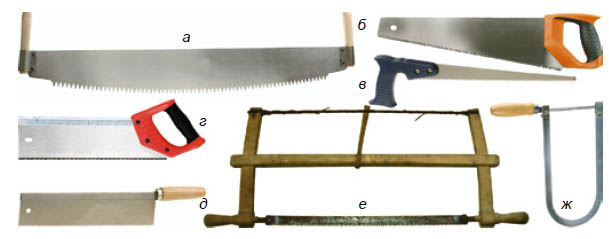

Рис. 50. Виды столярных пил: а – поперечная двуручная; б – ножовка широкая; в – ножовка узкая; г – пила с обушком; д – наградка; е – лучковая; ж – лобзик

Основной частью любой пилы является металлическая лента с нарезанными на ней с одной стороны зубцами (рис. 51).

Рис. 51. Строение ножовки: а – ручка; б – зажимные винты; в – металлическое полотно

Каждый зубец имеет форму клина. Между зубцами есть про­межутки, которые называют пазухами. При пилении в пазухах скапливаются опилки, а при выходе зубцов из материала они вы­сыпаются наружу.

Начало пиления называют запилом, а место резания, которое образовалось в материале, – пропилом. Чтобы пиление было ка­чественным, зубцы пилы должны быть хорошо заостренными.

В школьных мастерских ты начнешь изготавливать изделия, используя лобзик.

По конструкции лобзики бывают разных видов (рис. 52).

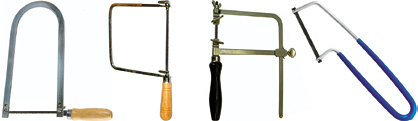

Рис. 52. Конструкции лобзиков

Рис. 53. Строение лобзика

Рис. 54. Виды пилочек для ручного лобзика

Чаще всего используют лобзик, который имеет натяжную ме­таллическую рамку с ручкой и двумя зажимами с баранчиковы­ми гайками на концах рамки для крепления пилочки (рис. 53).

Пилочка для лобзика представляет собой узкую стальную по­лоску с зубчиками, направленными в одну сторону. Пилочки различаются по ширине полотна и насечке зубчиков (рис. 54).

Для работы с толстой фанерой и древесиной используют ши­рокое полотно с крупными зубчиками, а для пиления тонкой фанеры – узенькое полотно с мелкими зубчиками. Чем мельче зубчики, тем дольше процесс пиления, но в то же время тем луч­ше качество полученной поверхности.

Чтобы подготовить лобзик к работе, пилочку закрепляют в нижнем зажиме так, чтобы зубчики были направлены в сторону ручки (рис. 55, а).

После этого натяжную рамку сжимают с помощью специаль­ного приспособления и закрепляют второй конец пилочки в верх­нем зажиме (рис. 56).

Если отпустить сжатые концы рамки, она займет свое преды­дущее положение, которое приведет к натяжению пилочки.

Рис. 55. Крепление пилочки в рамке: а – правильное; б – неправильное

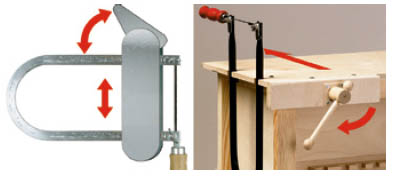

Рис. 56. Приспособление для стягивания рамки лобзика

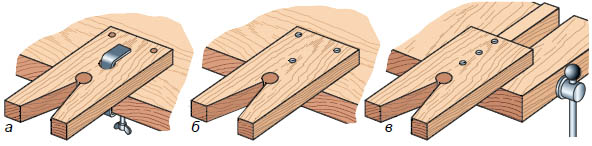

Рис. 57. Способы крепления столика для выпиливания: а – струбциной; б – шурупами; в – в зажимах

Столик для выпиливания – это специальная подставка, кото­рая крепится к столу или крышке верстака для удобства выпили­вания лобзиком. Он может крепиться к крышке с помощью струбцины или шурупами. Если к столику прикрепить продоль­ную пластину, то его крепление можно осуществить в зажимах верстака (рис. 57).

Работая лобзиком, необходимо соблюдать следующие правила безопасного труда и санитарно-гигиенические требования. Материал с сайта //iEssay.ru

1. Работать в халате или переднике с нарукавниками и в бе­рете или косынке.

2. На рабочем месте должны находиться только те инструмен­ты и предметы, которые непосредственно необходимы для вы­полнения практического задания.

3. Пользоваться следует лишь исправным, хорошо настроен­ным инструментом.

4. Инструменты и приспособления следует располагать на верстаке таким образом, чтобы они не выступали за пределы вер­стака и не падали наземь.

5. Столик для выпиливания должен быть надежно закреплен.

Рис. 58. Положение туловища при выпиливании

6. В процессе работы следует сидеть пря­мо (рис. 58).

7. Пилочку лобзика следует держать перпендикулярно к заготовке.

8. Пилить нужно равномерно, выполняя движения вверх-вниз, не нажимая сильно на пилочку, чтобы она не сломалась.

9. Пальцы рук нельзя размещать близко и напротив движения пилочки.

10. Через каждые 10...12 мин надо де­лать перерыв.

11. Работая инструментом, нельзя от­влекаться и мешать работать другим.

12. Запрещается сдувать опилки, образовавшиеся в результа­те пиления. Убирать их необходимо щеткой-сметалкой.

13. Колющие и режущие инструменты передают острыми ча­стями «к себе», а принимают – «от себя».

14. По завершении работы инструменты нужно разместить в отведенном месте, а рабочее место убрать.
