Подготовка к выполнению эскиза

Прежде чем приступать к выполнению эскиза изделия, нужно придерживаться двух этапов.

Этап первый:

– подготовить лист бумаги, карандаш, резинку, линейку;

– внимательно осмотреть существующее изделие, определить места расположения отверстий, углублений, выступов; опреде­лить приблизительные (глазомерные) габаритные размеры;

– выяснить, какое графическое изображение необходимо вы­полнить для полного представления о форме изделия и возмож­ности его изготовления;

– измерить габаритные размеры существующего изделия.

Этап второй (рис. 38):

– на листе бумаги в клеточку провести тоненькими линиями рамку, в которой будет выполняться эскиз изделия. Ее размеры должны соответствовать габаритным размерам изделия с соблю­дением пропорциональности между его элементами. Нанести осевые и центровые линии (рис. 38, а); обвести тонкими линия­ми форму габаритных очертаний изделия (рис. 38, б);

– обвести тонкими линиями детальные очертания изделия: от­верстия, выступы, другие элементы, вытереть лишнее (рис. 38, в);

– обвести толстыми линиями контур изделия, проставить размеры, необходимые для изготовления изделия, согласно ЕСКД (рис. 38, г).

С другими особенностями чертежей ты ознакомишься в стар­ших классах.

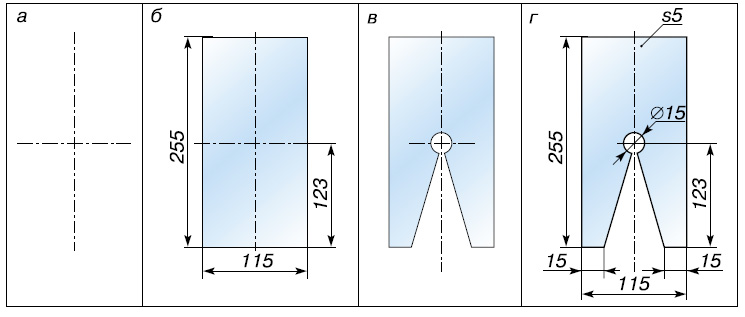

Рис. 38. Последовательность выполнения эскиза детали

Для выполнения чертежей нужно иметь соответствующие чертежные инструменты: чертежную линейку, чертежные цир­кули, угольники, лекало, транспортир, резинку, карандаши раз­личной твердости. Ознакомься с их назначением по таблице 3.



Таблица 3. Чертежные инструменты

№ п/п Изображение Название Назначение
1   Линейка чертежная Деревянная или пластмас­совая планка с нанесенны­ми миллиметровыми де­лениями для проведения прямых линий на пло­скости, выполнения про­странственных измерений
2   Циркуль чертежный Инструмент из двух метал­лических ножек, подвиж­но соединенных на одном конце, для вычерчивания кругов, откладывания, пе­ренесения размеров
3   Угольник Деревянная или пласт­массовая линейка в форме прямоугольного треуголь­ника для чертежа и про­верки прямых углов
4   Лекало Фигурная линейка для вы­черчивания кривых линий
5   Транспортир Чертежный прибор с ли­нейкой, имеющей форму полукруга, разделенного на 180°, с линейкой для измерения и откладыва­ния углов на чертежах
6   Карандаш Тоненький стержень гра­фита или сухой краски, размещенный в деревян­ной или металлической оправе, которым чертят, рисуют, пишут

Для качественного выполнения графических изображений необходимо умело организовать рабочее место, соблюдать следу­ющие правила безопасного труда. Материал с сайта //iEssay.ru

Рис. 39. Правильное затачивание карандаша

1. На рабочем месте не должно быть ничего лишнего.

2. Чертежные инструменты должны быть исправными. Линейка, угольник не должны иметь сколов, трещин, других неровностей, а карандаш должен быть пра­вильно заточен (рис. 39).

3. Колющий, режущий инструмент следует раз­мещать острыми частями от себя.

4. Выполняя работу сидя, следует сидеть прямо на всей поверхности стула, на расстоянии 10...15 см от края стола. Расстояние от глаз до изделия, которое изготавливается, должно составлять 30...35 см (неправильная рабочая поза портит осанку, вызы­вает быструю утомляемость и нарушение работы органов пищеварения). Чтобы не портить зрения, при работе свет должен падать на рабочую поверх­ность стола слева или спереди.

5. Рабочее место нужно содержать в чистоте и порядке.
